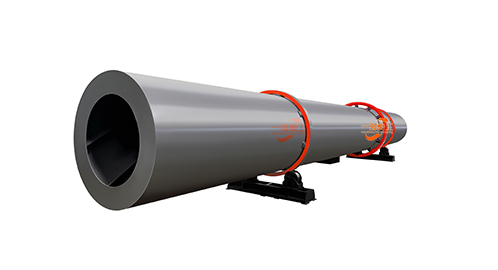

有机肥烘干机机械结构及工作原理

　　有机肥烘干机可将高达70%-80%含水量的禽畜粪便一次直接烘干至13%的安全贮藏水分，整个过程在封闭系统内进行，从而减少干燥过程中对环境的污染。

　　设备主要由热源、上料机、进料机、回转滚筒、出料机、物料破碎装置、引风机、卸料器和配电柜构成;脱水后的湿物料加入干燥机后，在滚筒内均布的抄板器翻动下，物料在干燥机内均匀分散与热空气充分接触，加快了干燥传热﹑传质。在干燥过程中，物料在带有倾斜度的抄板和热气质的作用下，至干燥机另一段星形卸料阀排出成品。

　　有机肥烘干机该机是由我公司工作人员集多年肥料生产经验，开发出的新一代有机肥烘干机。该机具有外形美观，操作简单、能耗低、寿命长、干燥均匀、维修方便等特点，是肥料烘干设备，该产品遍及全国各地。

　　一、该机主要用于肥料生产烘干一定温度和粒度的设备，其特点如下：

　　1.投资小、见效快、经济效益好、性能可靠。

　　2.动力小、无三废排放、操作稳定、维修方便。流程布局合理，技术先进，生产成本低。

　　3.扬料板分布及角度设计外观，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少。

　　二、工作原理

　　有机肥烘干机其工作原理是：由主电动机驱动皮带和皮带轮，通过减速机传动给主动轴，通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合，相向工作。物料从进料端加入，经筒体内部。热风炉（与该机配套使用）所产生热风，经风机的吸引下进入筒体内部。筒体内部上的安装的扬料板不断将物料翻起，从而达到干燥均匀的目的。烘干后的物料从出料口流出。随着电动机的不断旋转，物料的不断进入方能实现大批量生产（注：该机于冷却机配合使用，由于烘干后的颗粒温度高，不利于储存，须冷却后方可储存）。

　　三、结构简述

　　整机可分为五大部分：

　　1.拖架部分：整个机体转动部分都由托架支撑，受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的质量控制和特殊的工艺要求，以达到本机所使用的目的。除此外更重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩，便于装卸运输。

　　2.传动部分：整台干燥机传动部分是重要的，整个机体的工作都有此而行。传动架均采用槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO国家产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机于主轴工作部分，采用尼龙注销连接器相咬合传递驱动。

　　3.大齿圈：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。

　　4.滚带：固定于机体两侧，以支撑整个机体。

　　5.机体部分：整台干燥机重要的就是机体部分，其采用碳钢板焊接而成，内置扬料板采用耐磨材料，分布及角度设计合理，并通过严格的质量控制和特定的工艺要求，以达到本机所使用的目的。
